Резинометаллические опорные части (РОЧ) являются ключевыми элементами современных мостовых сооружений и зданий, обеспечивающими надежную сейсмоизоляцию, а также восприятие эксплуатационных нагрузок. Использование армированных конструкций и моделей со свинцовым сердечником позволяет эффективно гасить энергию сейсмических колебаний, гарантируя устойчивость сооружения и плавную передачу усилий от пролетных строений на опоры.
Содержание
- 1. Понятие и область применения РОЧС-К2
- 2. Конструктивные исполнения и принцип работы РОЧ-К2 и РОЧС-К2
- 3. Технические требования к проектированию и материалам
- 4. Заключение
- 5. Ответы на частые вопросы
Понятие и область применения РОЧС-К2
Резинометаллическая опорная часть марки РОЧС-К2 - изолирующая сейсмозащитная опорная часть, представляющая собой изделие, состоящее из чередующихся слоев эластомера и стальных пластин, соединенных методом горячей вулканизации, снабженная одним или несколькими цилиндрическими свинцовыми сердечниками.
Опорные части применяются при строительстве и реконструкции мостов, возводимых в районах с высокой сейсмичностью или в сложных климатических условиях, где требуются высокие демпфирующие свойства и морозостойкость материалов.
Конструктивные исполнения и принцип работы РОЧ-К2 и РОЧС-К2
Резинометаллические опорные части состоят из чередующихся слоев эластомера и стальных пластин, соединенных методом горячей вулканизации. В опорные части марки РОЧС-К2 устанавливаются цилиндрические свинцовые сердечники.

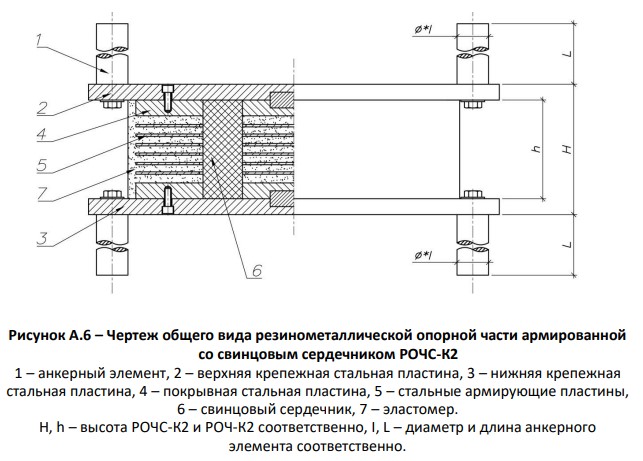

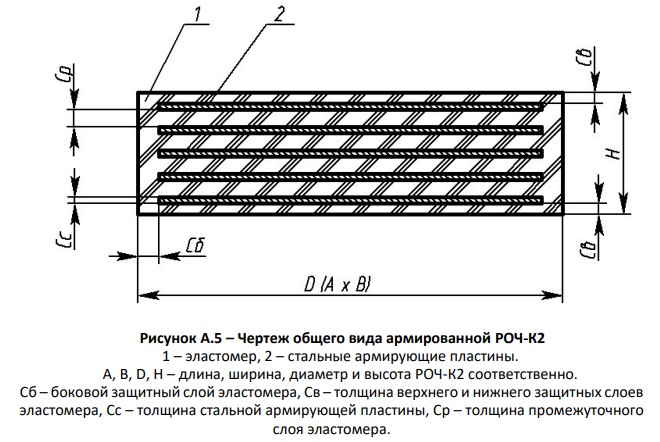

Принципиальные схемы возможных конструктивных исполнений РОЧ-К2 и РОЧС-К2 приведены на рисунках ниже.
РОЧ-К2 и РОЧС-К2 имеют цилиндрическую форму, но также могут быть изготовлены прямоугольной (кубической) формы. За счет упругого сдвига резины и ее внецентренного обжатия РОЧ-К2 и РОЧС-К2 обеспечивают линейные и угловые перемещения пролетного строения.
РОЧ-К2 и РОЧС-К2 имеют низкую горизонтальной жесткость при высоких вертикальной жесткости и способности рассеивания энергии (демпфирования).
Значение коэффициента демпфирования РОЧ-К2 находится в диапазоне от 4 до 16%. Свинцовый сердечник РОЧС-К2 при значительных деформациях в результате сейсмического воздействия эффективно рассеивает энергию такого воздействия, в то время как армированный стальными пластинами эластомер обеспечивает высокую несущую способность и виброизоляцию, а также благодаря упругим свойствам резины возвращает сооружение в исходное положение после прекращения сейсмического воздействия.
Высокая способность РОЧС-К2 к рассеиванию энергии позволяет уменьшить требуемое для обеспечения устройством горизонтальное перемещение в сравнении с устройством, обладающим более низкой способностью к рассеиванию энергии при той же жесткости.
Технические требования к проектированию и материалам
Основные характеристики опорных частей определяют в техническом задании на проектирование и изготовление.
В обязательном порядке, в техническом задании на проектирование и изготовление указывают:
-
• максимальную вертикальную нагрузку, воспринимаемую опорной частью в статических условиях (в случае знакопеременной нагрузки следует указывать максимальное и минимальное значение вертикальной нагрузки и ее направление)
-
• максимальную вертикальную нагрузку, воспринимаемую опорной частью при сейсмическом воздействии;
-
• максимальные угловые и линейные перемещения, обеспечиваемые опорной частью в статических условиях;
-
• максимальные угловые и линейные перемещения, обеспечиваемые опорной частью при сейсмическом воздействии;
-
• эффективную горизонтальную жесткость;
-
• эквивалентное вязкое демпфирование;
-
• место монтажа и требования к способу крепления опорной части к пролетному строению и подферменнику.
Материалы для изготовления резинометаллических опорных частей указываются в рабочей документации.
Заключение
Резинометаллические опорные части РОЧ-К2 и РОЧС-К2 обеспечивают высокий уровень сейсмоизоляции и надежности за счет сочетания низкой горизонтальной жесткости и способности к рассеиванию энергии. Соблюдение нормативных требований к техническому заданию и качеству исходных материалов гарантирует долговечность и безопасную эксплуатацию сооружений в любых климатических и сейсмических условиях.
С подробным описанием продукции вы можете ознакомиться в стандарте организации.
Ответы на частые вопросы
Из чего состоят резинометаллические опорные части (РОЧ)?
РОЧ состоят из чередующихся слоев эластомера и стальных пластин, соединенных методом горячей вулканизации. В конструкции также могут применяться один или несколько цилиндрических свинцовых сердечников.
За счет чего сооружение возвращается в исходное положение после землетрясения?
За счет упругих свойств резины (эластомера), которая восстанавливает форму после прекращения сейсмического воздействия.
Какое преимущество дает высокая способность РОЧС-К2 к рассеиванию энергии?
Она позволяет уменьшить требуемое для устройства горизонтальное перемещение по сравнению с устройствами, имеющими более низкое демпфирование при аналогичной жесткости.
Какие требования предъявляются к защите резины от озона и мороза?
Материал должен быть морозостойким и озоностойким. Если используется свето- или озононестойкая резина (или натуральный каучук), на боковых сторонах обязательно устраивается защитный слой из озоностойкой резины толщиной не менее 6 мм.
Какая нормативная документация регламентирует составление технического задания для РОЧ-К2 и РОЧС-К2?
Составление обязательных требований в техническом задании на проектирование и изготовление регламентируется документом СТО 41006842-001-2019 23.
